9장 가상 메모리 관리

요구 페이징의 개요

요구 페이징의 개요

• 프로세스의 일부만 메모리로 가져오는 이유
  • fetch시 전체 프로그램을 가져오지 못한다.
  • 메모리를 효율적으로 관리하기 위해: 메모리가 꽉 차면 관리하기 어려우므로 가급적 적은 양의 프로세스만 유지 : 가능한 메모리를 적게 쓰면 좋으니까~
  • 응답 속도를 향상하기 위해: 용량이 큰 프로세스를 전부 메모리로 가져와 실행 하면 응답이 늦어질 수 있으므로 필요한 모듈만 올려 실행
• 포토샵 예
  • 메모리에는 포토샵의 메인 프로그램만 올리고 필터는 사용자가 필요로 할 때마다 메모리로 가져오는 것이 효율적
• 요구 페이징(demand paging)
  • 사용자가 요구할 때 해당 페이지를 메모리로 가져오는 것
  • 미리 가져오기: 요구 페이징과 반대. 예상되는 페이지를 미리 가져 오는 방식으로 대표적인 예는 캐시. 미리 가져온 페이지를 쓰지 않으면 메모리 낭비
  • 요구 페이징은 메모리의 절약과 효율적 관리, 프로세스의 응답 속도 향상 등의 효과를 볼 수 있음

페이지 테이블 엔트리의 구조

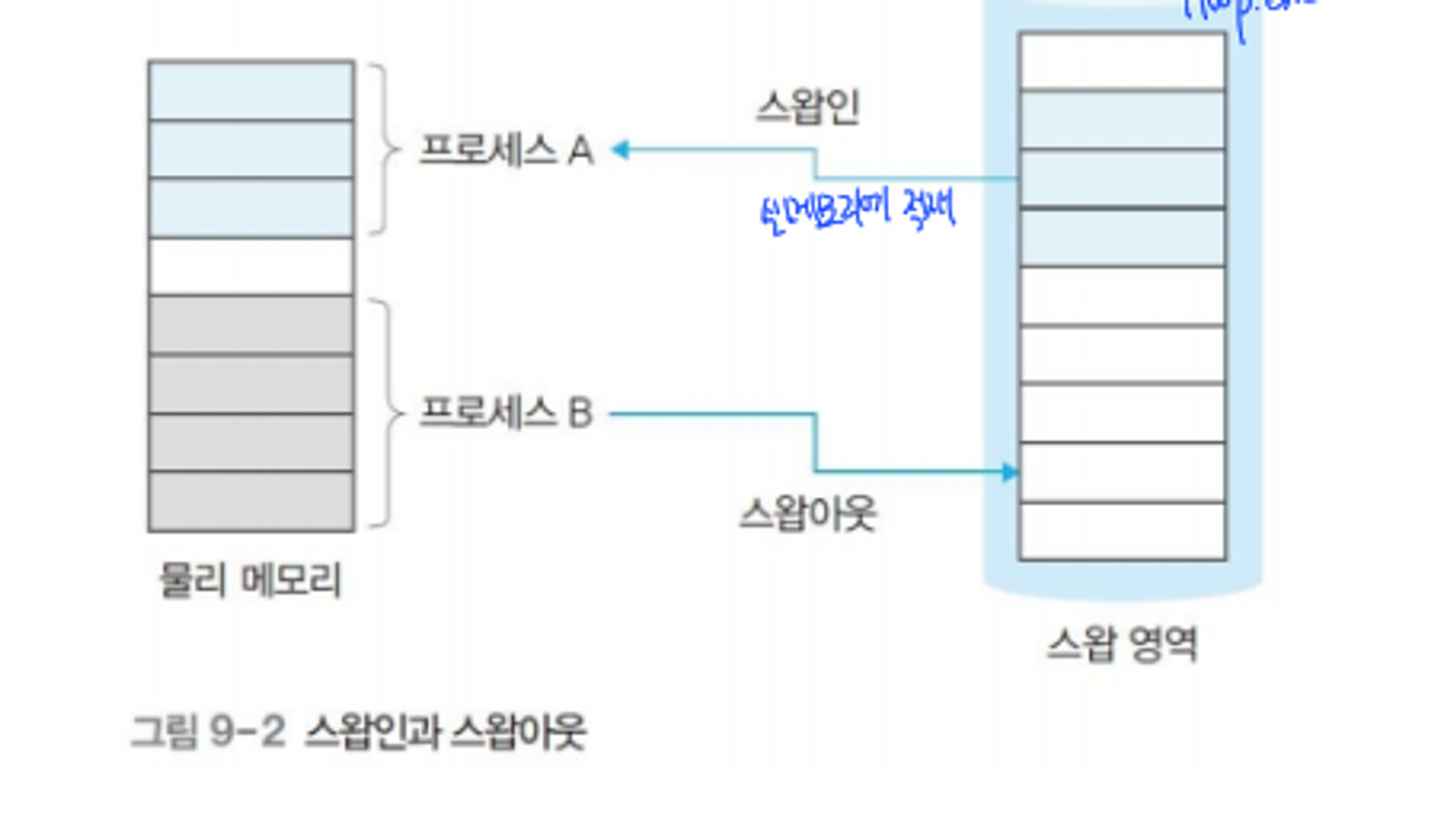

• 요구 페이징과 스왑 영역
  • 페이지가 스왑 영역에 있는 경우는 크게 두 가지
  • 요구 페이징으로 인해 처음부터 물리 메모리에 올라가지 못한 경우
  • 메모리가 꽉 차서 스왑 영역으로 옮겨 온 경우

• 페이지 테이블 엔트리(PTE)의 구성
  • 페이지 번호
  • 프레임 번호
  • 플래그 비트
    • 접근 비트(access bit): 페이지가 메모리에 올라온 후 사용한 적이 있는지 알려주는 비트
    • 변경 비트(modified bit): 페이지가 메모리에 올라온 후 데이터의 변경이 있었는지 알려 주는 비트
    • 유효 비트(valid bit) : 페이지가 실제 메모리에 있는지를 나타내는 비트
    • 읽기(read bit), 쓰기(write bit), 실행 비트(execute bit): 페이지에 대한 읽기 권한, 쓰기 권한, 실행 권한을 나타내는 비트



페이지 부재

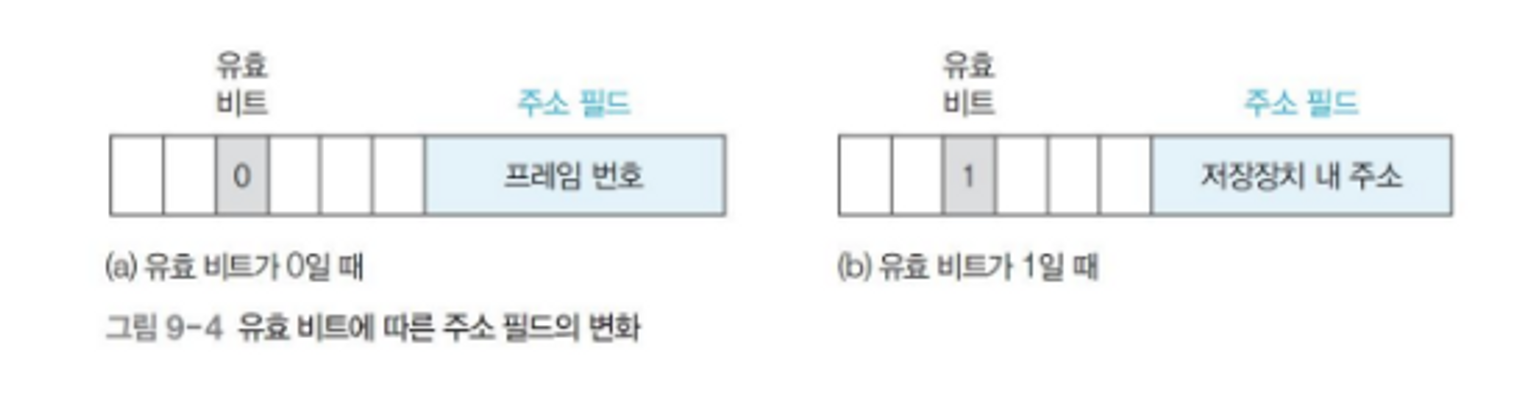

• 유효 비트
  • 가상 메모리의 페이지 테이블에는 페이지가 물리 메모리에 있는지, 스왑 영역에 있는지 표시하기 위해 유효 비트를 사용
    • 유효 비트가 1: 페이지가 스왑 영역에 있으므로 주소 필드에 스왑 영역 내 페이지 주소 저장
    • 유효 비트가 0: 페이지가 메모리에 있으므로 주소 필드에 물리 메모리의 프레임 번호 저장

• 페이지 부재
  • 프로세스가 페이지를 요청했을 때 그 페이지가 메모리에 없는 상황
  • 페이지 부재가 발생하면 프로세스가 해당 페이지를 사용할 수 있도록 스왑 영역에서 물리 메모리로 옮겨야 함

•

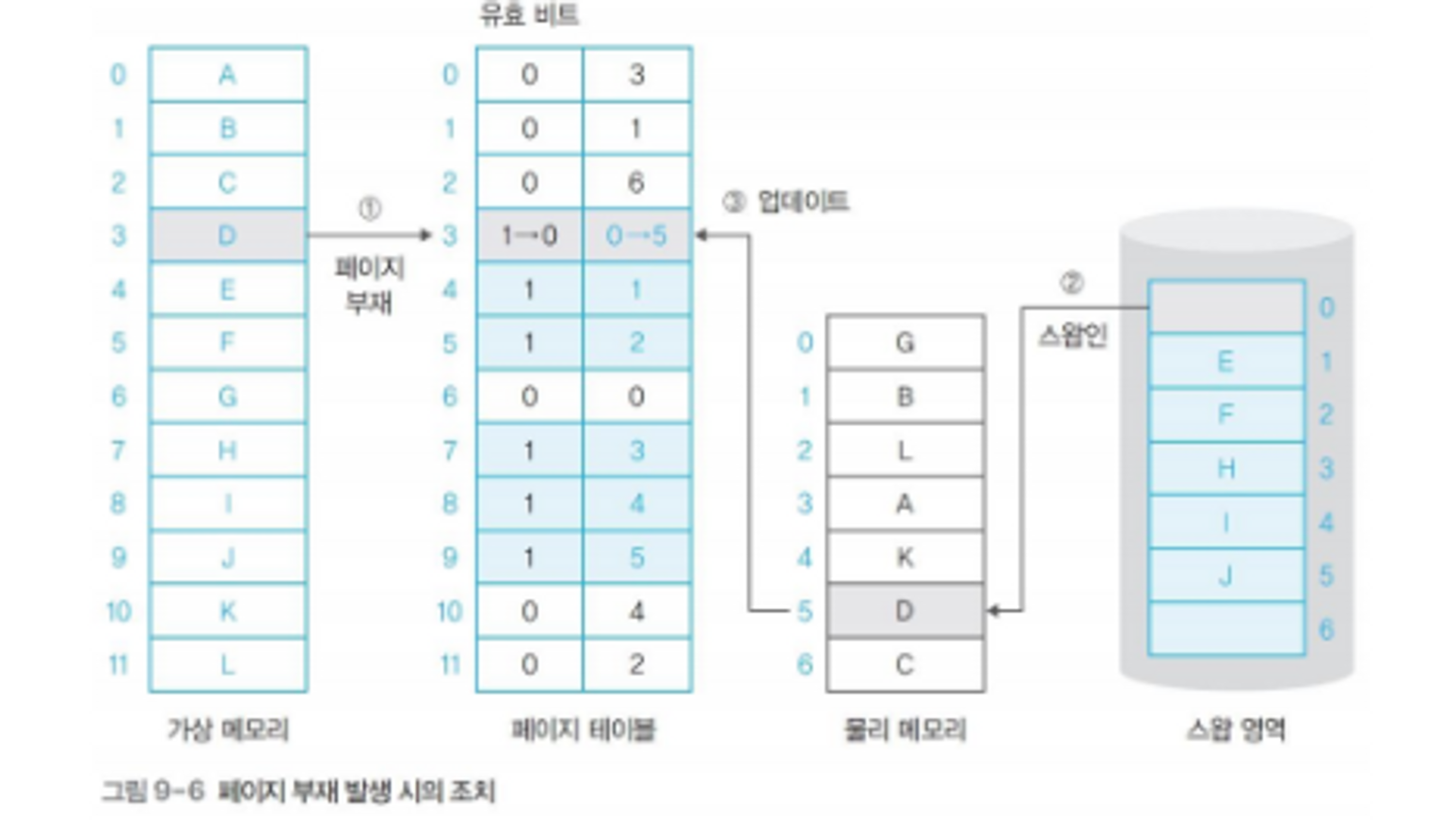

  • 페이지 부재 처리 과정
  • ① 프로세스가 페이지 3 요청하면 페이지 테이블의 유효 비트가 1이므로 페이지 부재 발생
  • ② 메모리 관리자는 스왑 영역의 0번에 있는 페이지를 메모리의 비어 있는 프레임인 5로 가져옴(스왑인)
  • ③ 프레임 5로 접근하여 해당 데이터를 프로세스에 넘김

• 페이지 교체
  • 페이지 부재가 발생하면 스왑 영역에 있는 페이지를 메모리의 빈 영역에 올리고 페이지 테이블 갱신(업데이트)
  • 빈 프레임이 없을 때는 메모리에 있는 프레임 중 하나를 스왑 영역으로 내보낸후에 해당 페이지를 가져올 수 있음
• 페이지 교체 알고리즘(page replacement algorithm)
  • 어떤 페이지를 스왑 영역으로 내보낼지 결정하는 알고리즘
• 대상 페이지(victim page)
  • 페이지 교체 알고리즘에 의해 스왑 영역으로 보낼 페이지

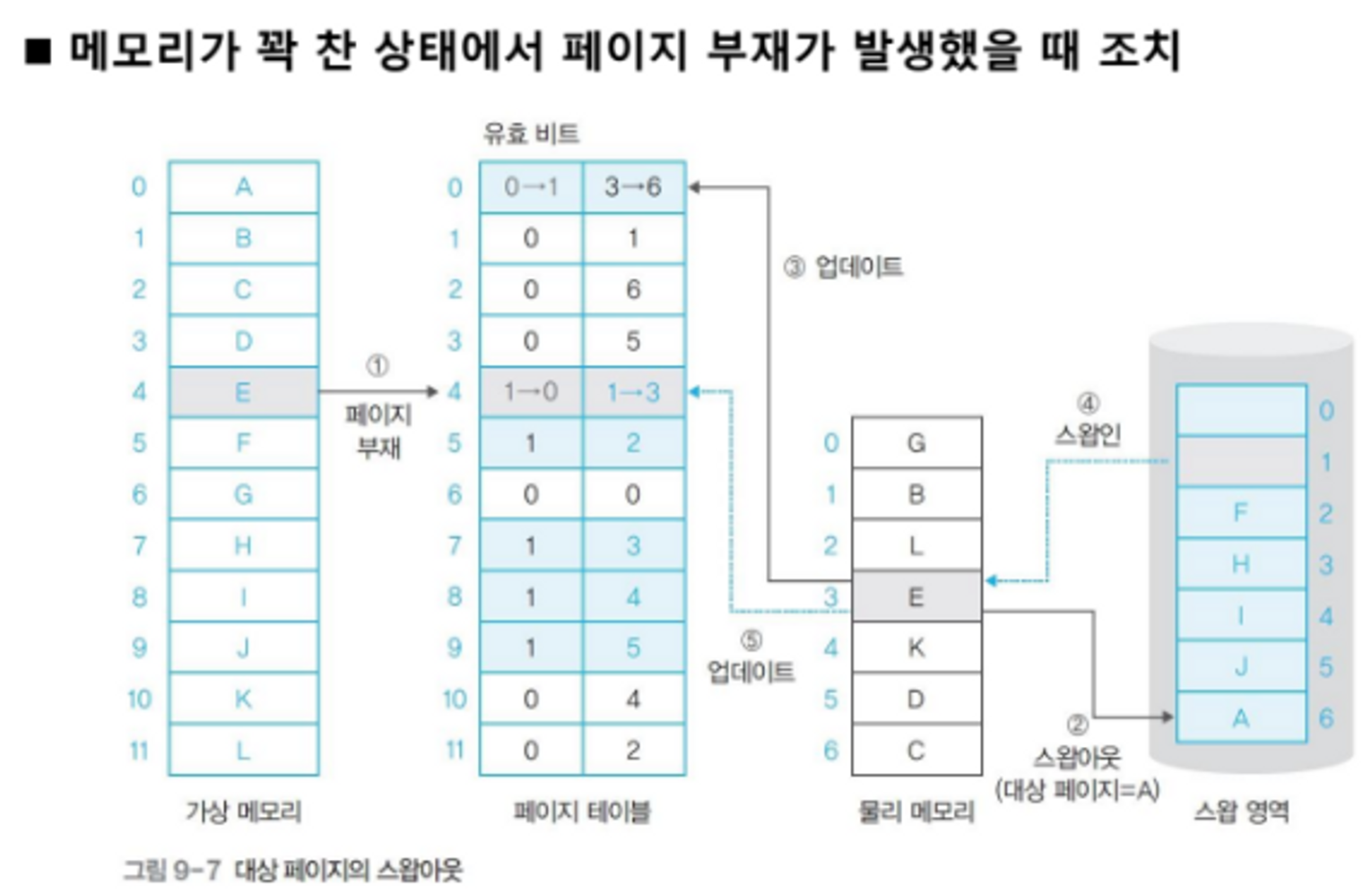

• 메모리가 꽉 찬 상태에서 페이지 부재가 발생했을 때 조치
• ① 해당 페이지의 유효 비트가 1이므로 페이지 부재 발생
• ② 메모리가 꽉 차 있는 상태이기 때문에 스왑 영역에 있는 페이지 E를 가져오기 위해 메모리의 페이지 중 하나를 스왑 영역으로 내보내야 함(물리 메모리의 프레임 3에 저장된 페이지를 대상 페이지로 선정했는데 이 페이지를 스왑 영역으로 옮김(스왑아웃))
• ③ 대상 페이지 PTE 1의 유효 비트가 0에서 1로, 주소 필드 값이 프레임 3에서 스왑주소 6으로 바뀜
• ④ 스왑 영역 1번에 있던 페이지 E가 프레임 3으로 올라감(스왑인)
• ⑤ PTE 4의 유효 비트가 1에서 0으로, 주소 필드 값이 스왑 주소 1에서 프레임 3으로 바뀜

• 세그먼테이션 오류와 페이지 부재
  • 세그먼테이션 오류(segmentation fault)
    • 사용자 프로세스가 주어진 메모리 공간을 벗어나거나 접근 권한이 없는 곳에 접근할 때 발생. 해당 프로세스를 강제 종료하여 해결
  • 페이지 부재(page fault)
    • 해당 페이지가 물리 메모리에 없을 때 발생하는 오류. 사용자 프로세스와 무관하기 때문에 페이지 부재가 발생하면 메모리 관리자는 스왑 영역에서 해당 페이지를 물리 메모리로 옮긴 후 작업을 진행

페이지 교체 알고리즘

페이지 교체 알고리즘의 개요

• 페이지 교체 알고리즘의 종류
  • 스왑 영역으로 보낼 페이지를 결정하는 알고리즘
  • 메모리에서 앞으로 사용할 가능성이 적은 페이지를 대상 페이지로 선정하여 페이지 부재를 줄이고 시스템의 성능을 향상
• 페이지 교체 알고리즘의 성능 평가 기준
  • 어떤 알고리즘의 성능이 좋은지 비교 평가하는 방법은 다양함
  • 같은 메모리 접근 패턴을 사용해 페이지 부재 횟수와 페이지 성공 횟수 비교함

무작위 페이지 교체 알고리즘(random page replacement algorithm)

• 스왑 영역으로 쫓아낼 대상 페이지를 특별한 로직 없이 무작위로 선정
• 지역성을 전혀 고려하지 않기 때문에 자주 사용하는 페이지가 대상 페이지로 선정되기도 하여 성능이 좋지 않음



FIFO 페이지 교체 알고리즘

• 시간상으로 메모리에 가장 먼저 들어온 페이지를 대상 페이지로 선정해 스왑 영역으로 쫓아냄
• 메모리가 꽉 차면 맨 위의 페이지가 스왑 영역으로 가고 나머지 페이지가 위쪽으로 이동, 새로운 페이지가 아래쪽 남은 공간에 들어옴
• 무조건 오래된 페이지를 대상 페이지로 선정하기 때문에 성능이 떨어짐

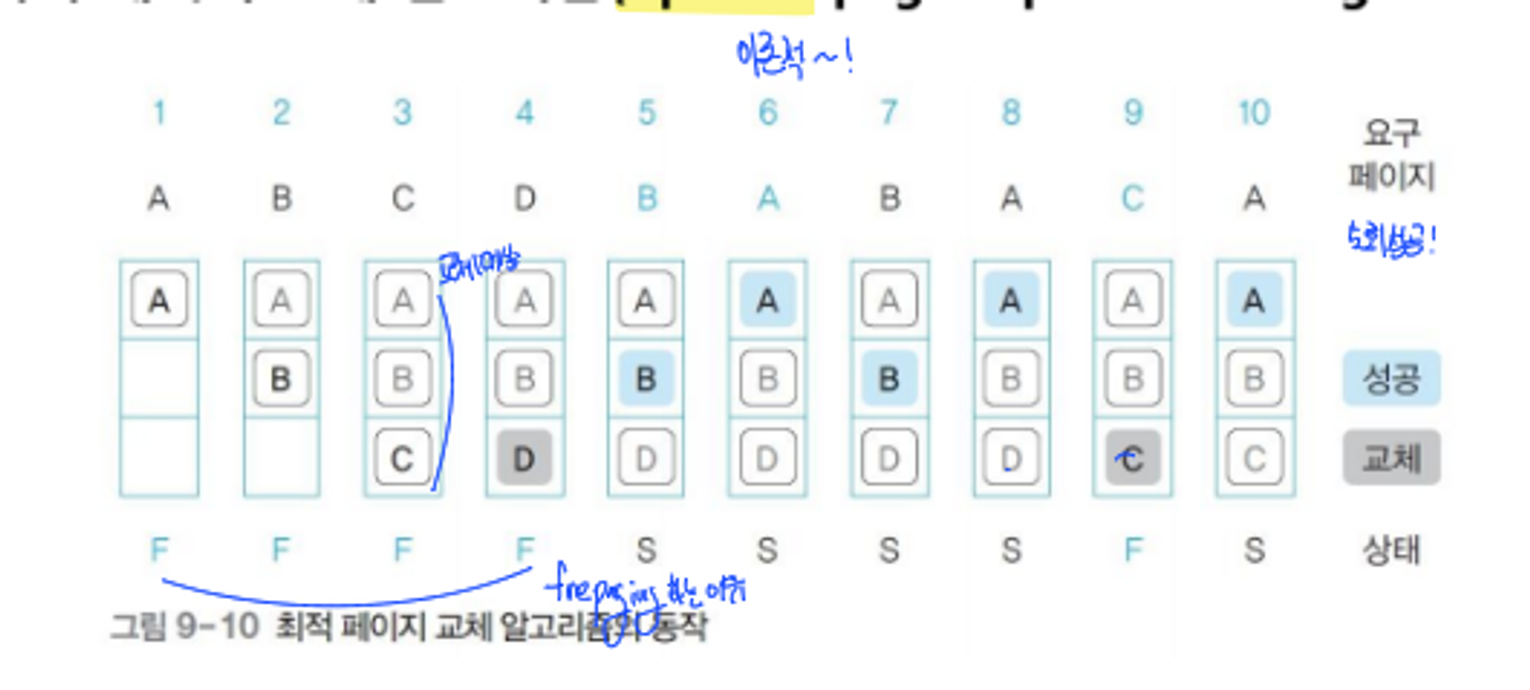

최적 페이지 교체 알고리즘

최적 페이지 교체 알고리즘(optimal page replacement algorithm)

• 앞으로 사용하지 않을 페이지를 스왑 영역으로 옮김
• 메모리가 앞으로 사용할 페이지를 미리 살펴보고 페이지 교체 선정 시점부터 사용 시점까지 가장 멀리 있는 페이지를 대상 페이지로 선정
• 이상적인 방법이지만 실제로 구현할 수 없음

최적 근접 알고리즘(optimal approximation algorithm)의 방식

• 실제 구현이 가능하면서도 성능이 최적 근접 알고리즘에 근접한 알고리즘
• LRU(Least Recently Used) 페이지 교체 알고리즘: 페이지에 접근한 시간을 기준으로 대상 페이지 선정
• LFU(Least Frequently Used) 페이지 교체 알고리즘: 페이지가 사용된 횟수를 기준으로 대상 페이지 선정

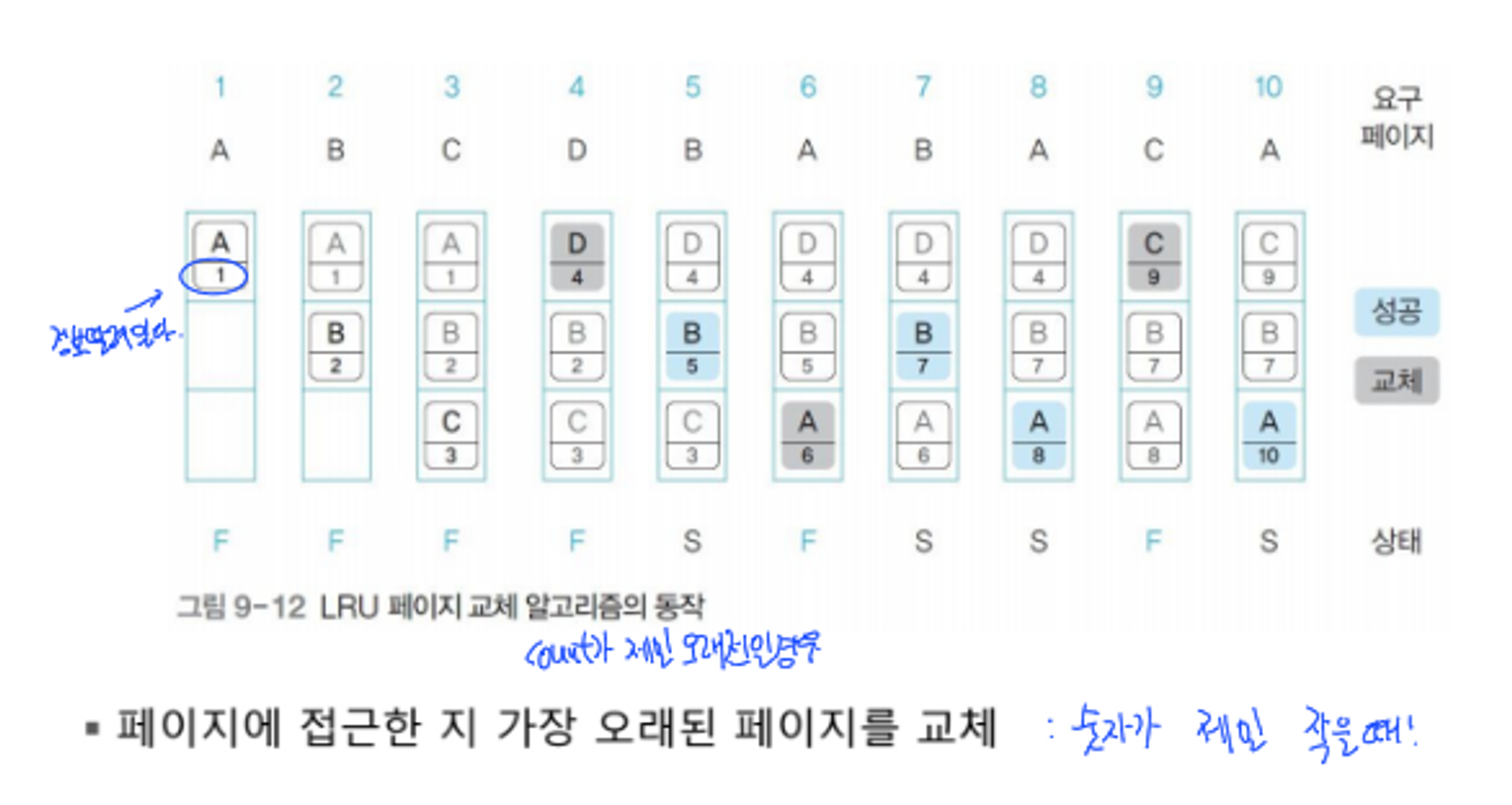

LRU 페이지 교체 알고리즘

• ‘최근 최소 사용 페이지 교체 알고리즘’이라고도 함
• 메모리에 올라온 후 가장 오랫동안 사용되지 않은 페이지를 스왑 영역으로 옮김
• 최근 사용된 페이지는 놔두고 오래전 사용된 페이지를 대상 페이지로 선정
• 알고리즘은 시간을 기준으로 구현할 수 있으며 카운터나 참조 비트 이용하는 방법도 있음

• 페이지에 접근한 지 가장 오래된 페이지를 교체
• 카운터에 기반한 구현
  • 카운터를 사용하여 LRU 페이지 교체 알고리즘 구현

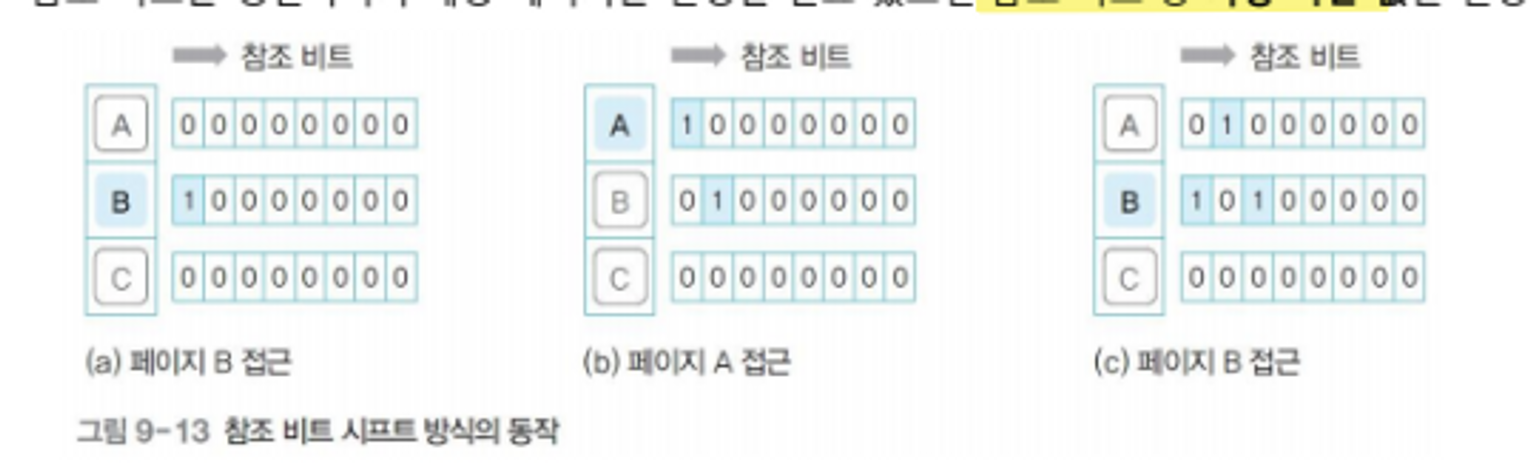

• 참조 비트 시프트(reference bit shift) 방식
  • 각 페이지에 일정 크기의 참조 비트를 만들어 사용하는 것
  • 참조 비트의 초깃값은 0, 페이지에 접근할 때마다 1로 바뀜
  • 참조 비트는 주기적으로 오른쪽으로 한 칸씩 이동(shift)
  • 참조 비트를 갱신하다가 대상 페이지를 선정할 필요 있으면 참조 비트 중 가장 작은 값을 선정

• 참조 비트 시프트 방식이 LFU가 아니라 LRU 페이지 교체 알고리즘인 이유
  • 페이지 A는 4번, 페이지 B는 1번, 페이지 C는 5번 접근
  • 가장 작은 값은 오랫동안 접근하지 않은 페이지 C가 대상 페이지
  • 참조 비트 시프트 방식은 참조한 횟수 아닌 참조한 시간 기준으로 대상 페이지 선정하므로 LRU 페이지 교체 알고리즘의 한 방식으로 분류

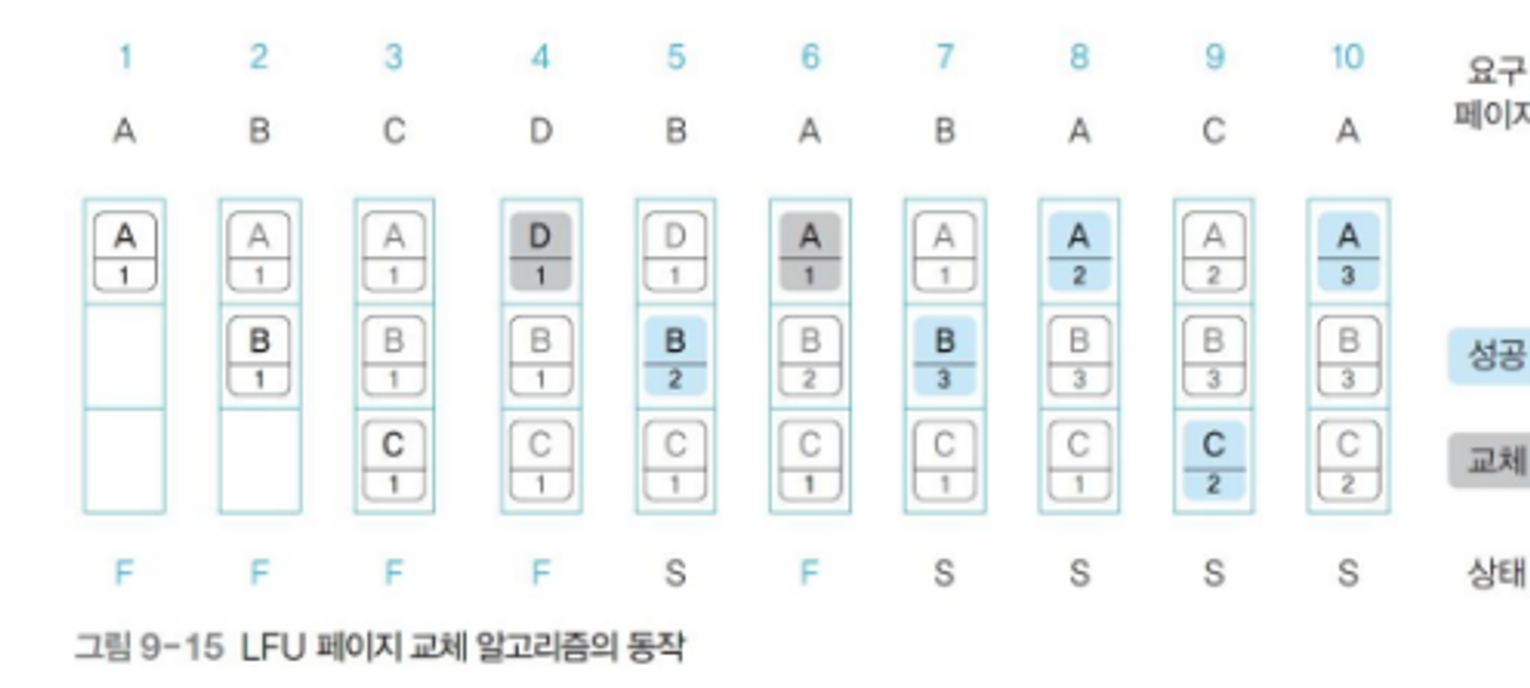

LFU 페이지 교체 알고리즘

• 페이지가 몇 번 사용 되었는지를 기준으로 대상 페이지 선정
• 현재 프레임에 있는 페이지마다 그 동안 사용된 횟수를 세어 횟수가 가장 적은 페이지를 스왑 영역으로 옮김

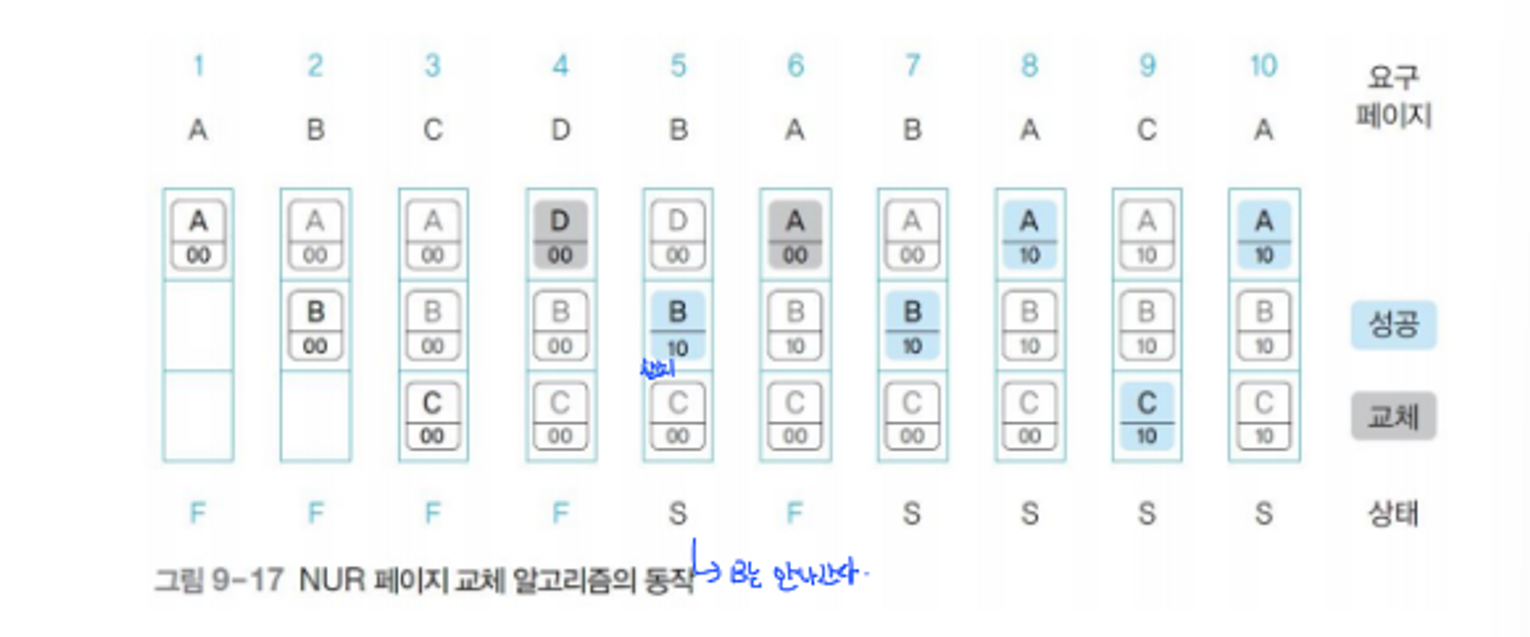

NUR 페이지 교체 알고리즘

• LRU, LFU 페이지 교체 알고리즘은 성능 좋으나 추가 오버헤드가 큼!
• 이를 개선한 NRU는 두 개 비트만으로 구현 가능
• ‘최근 미사용 페이지 교체 알고리즘’이라고도 불림
• 페이지마다 참조 비트와 변경 비트를 가짐
  • 변경 비트: 페이지가 변경(write/append)되면 1이 됨
  • 참조 비트: 페이지에 접근(read/execute)하면 1이 됨

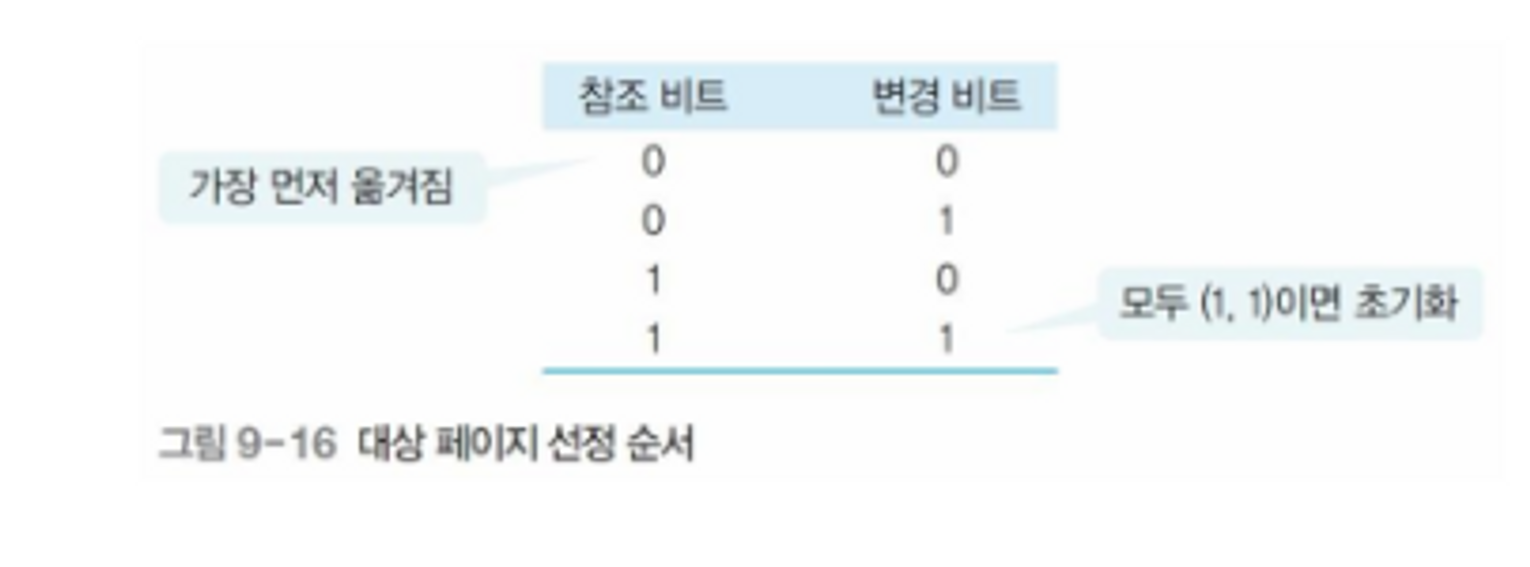

• 대상 페이지 찾을 때 참조 비트가 0인 페이지를 먼저 찾고, 없으면 변경 비트가 0인 페이지를 찾음
• 같은 비트의 페이지가 여러 개라면 무작위로 대상 페이지 선정



FIFO 변형 알고리즘

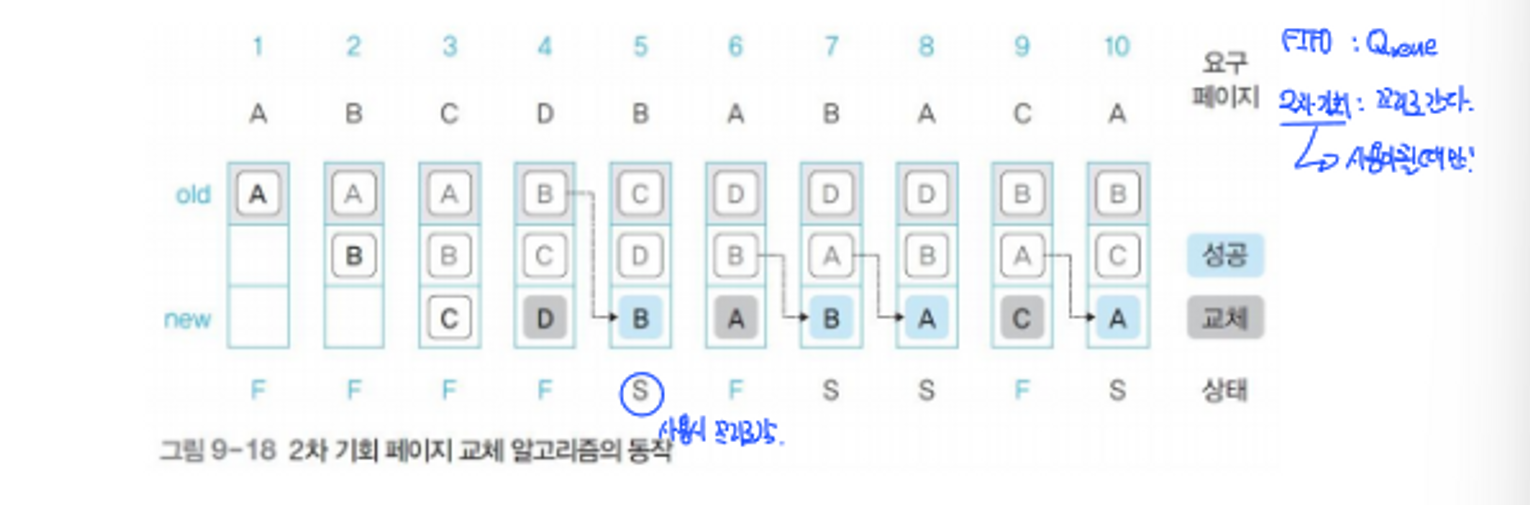

2차 기회 페이지 교체 알고리즘(second chance page replacement algorithm)



• FIFO 페이지 교체 알고리즘과 마찬가지로 큐 사용
• 특정 페이지에 접근하여 페이지 부재 없이 성공할 경우 해당 페이지를 큐의 맨 뒤로 이동하여 대상 페이지에서 제외
• 성공한 페이지를 큐의 맨 뒤로 옮김으로써 기회를 한 번 더 줌

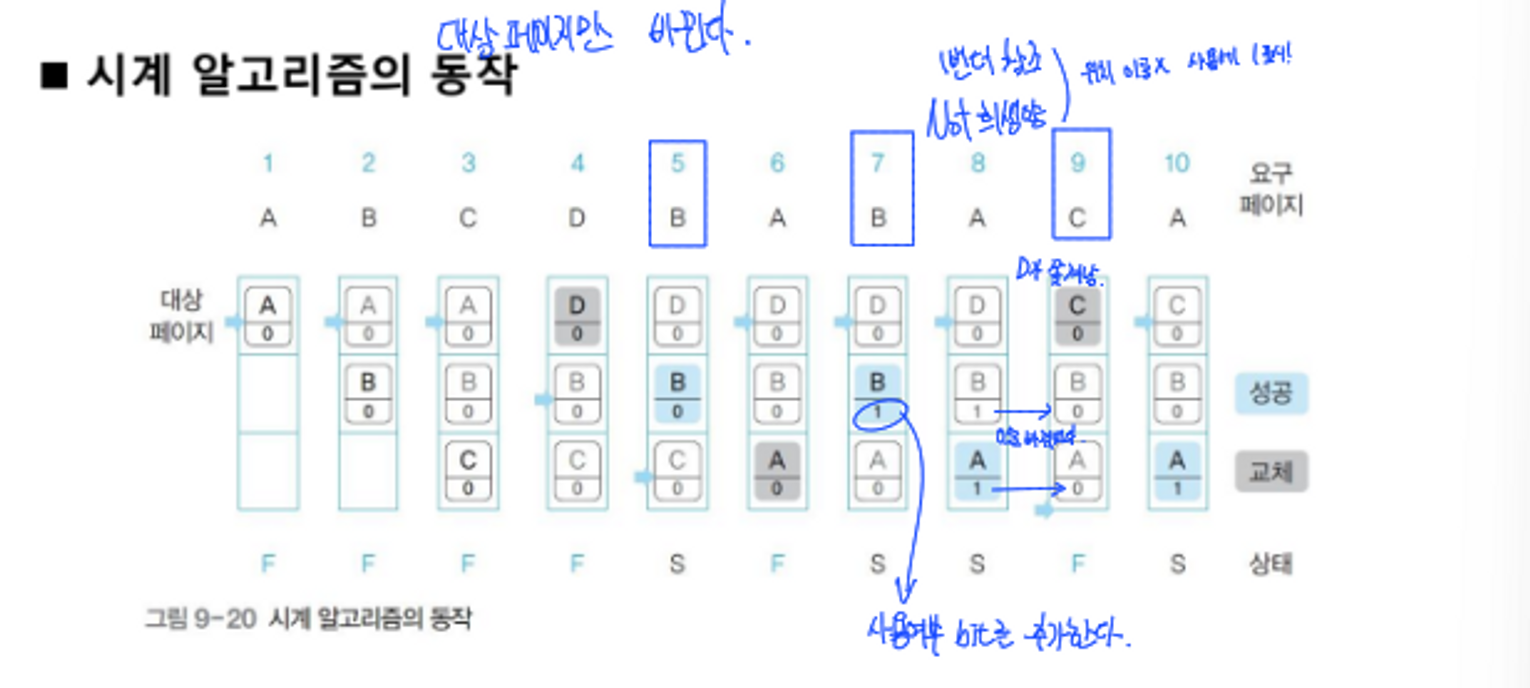

시계 알고리즘

• 2차 기회 페이지 교체 알고리즘은 큐 사용, 시계 알고리즘은 원형 큐 사용
• 스왑 영역으로 옮길 대상 페이지를 가리키는 포인터 사용
• 포인터가 큐의 맨 아래로 내려가면 다음번에는 다시 큐의 처음을 가리킴



• 각 페이지에 참조 비트가 하나씩 추가(2차 기회 페이지 교체 알고리즘과 비교했을 때)
• 참조 비트의 초깃값은 0, 메모리에 있는 페이지를 성공적으로 참조하면 0에서 1로 변경
• 대상 포인터는 메모리가 꽉 찰 경우 스왑 영역으로 쫓겨날 페이지를 가리킴
• 가리키는 페이지가 스왑 영역으로 쫓겨 나면 대상 포인터를 밑으로 이동, 이때 참조 비트가 1인 페이지는 0으로 만든 후 건너 뜀(2차 기회를 줌



스레싱과 프레임 할당

스레싱

• 스레싱(threshing)의 개념
  • 하드디스크 입출력이 너무 많아져 잦은 페이지 부재로 작업이 멈춘 것 같은 상태
• 물리 메모리의 크기와 스레싱
  • 스레싱 발생 지점(threshing point): CPU 작업 시간보다 스왑 영역으로 페이지 보내고 새로운 페이지를 메모리에 가져오는 작업이 빈번해져 CPU가 작업할 수 없는 상태에 이르게 되는 시점
  • 물리 메모리 크기 늘리면 스레싱 발생 지점이 늦춰져 프로세스를 원만하게 실행
• 스레싱과 프레임 할당
  • 프로세스에 너무 적은 프레임을 할당하면 페이지 부재가 빈번히 일어남
  • 프로세스에 너무 많은 프레임을 할당하면 페이지 부재는 줄지만 메모리 낭비
  • 프로세스에 프레임을 할당하는 방식은 정적 할당과 동적 할당으로 구분

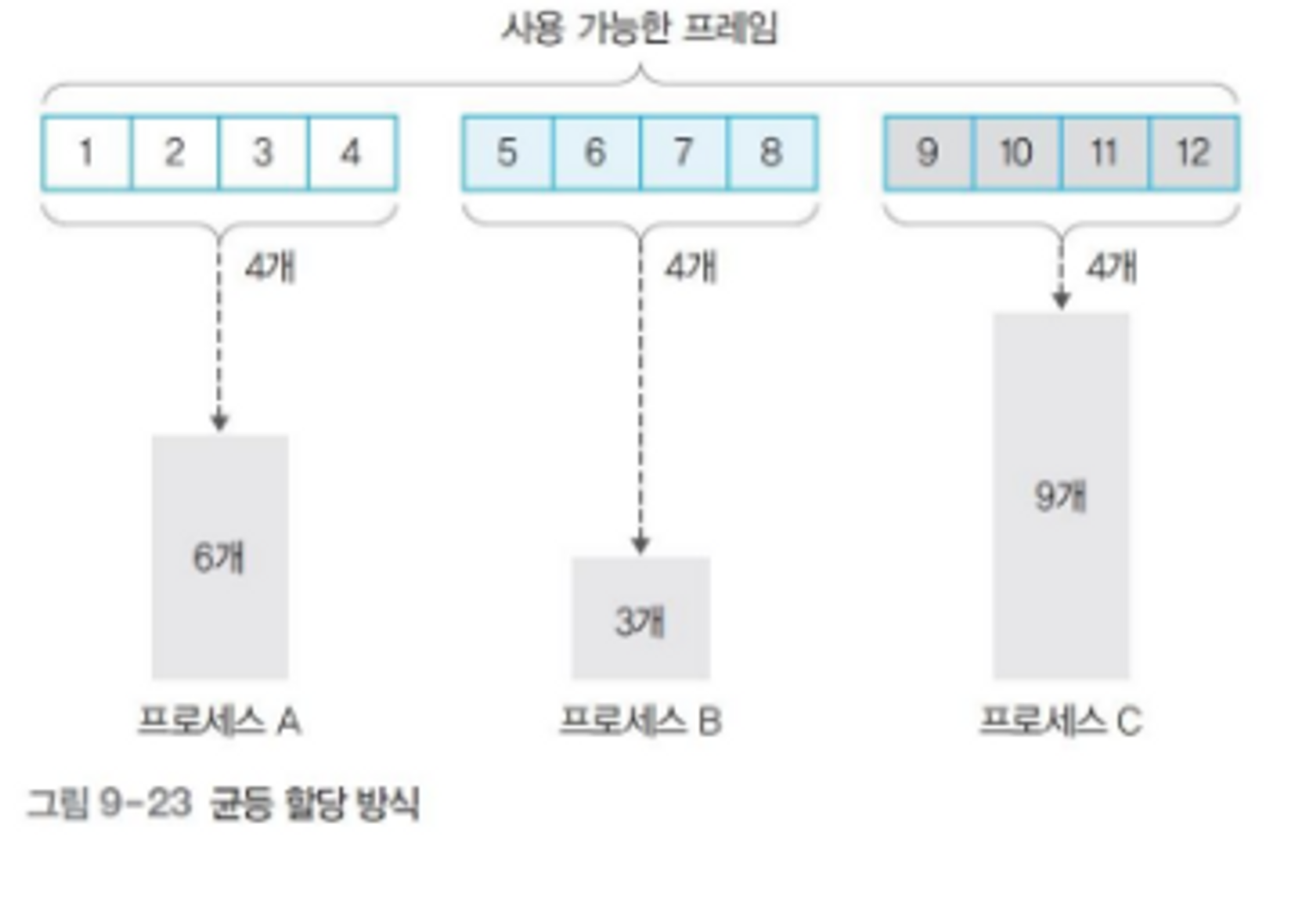

• 균등 할당(equal allocation)

  • 프로세스 크기와 상관없이 사용 가능한 프레임을 모든 프로세스에 동일하게 할당
  • 크기가 큰 프로세스는 필요한 만큼 프레임을 할당받지 못해 페이지 부재가 빈번하게 발생, 크기가 작은 프로세스는 메모리 낭비

정적 할당

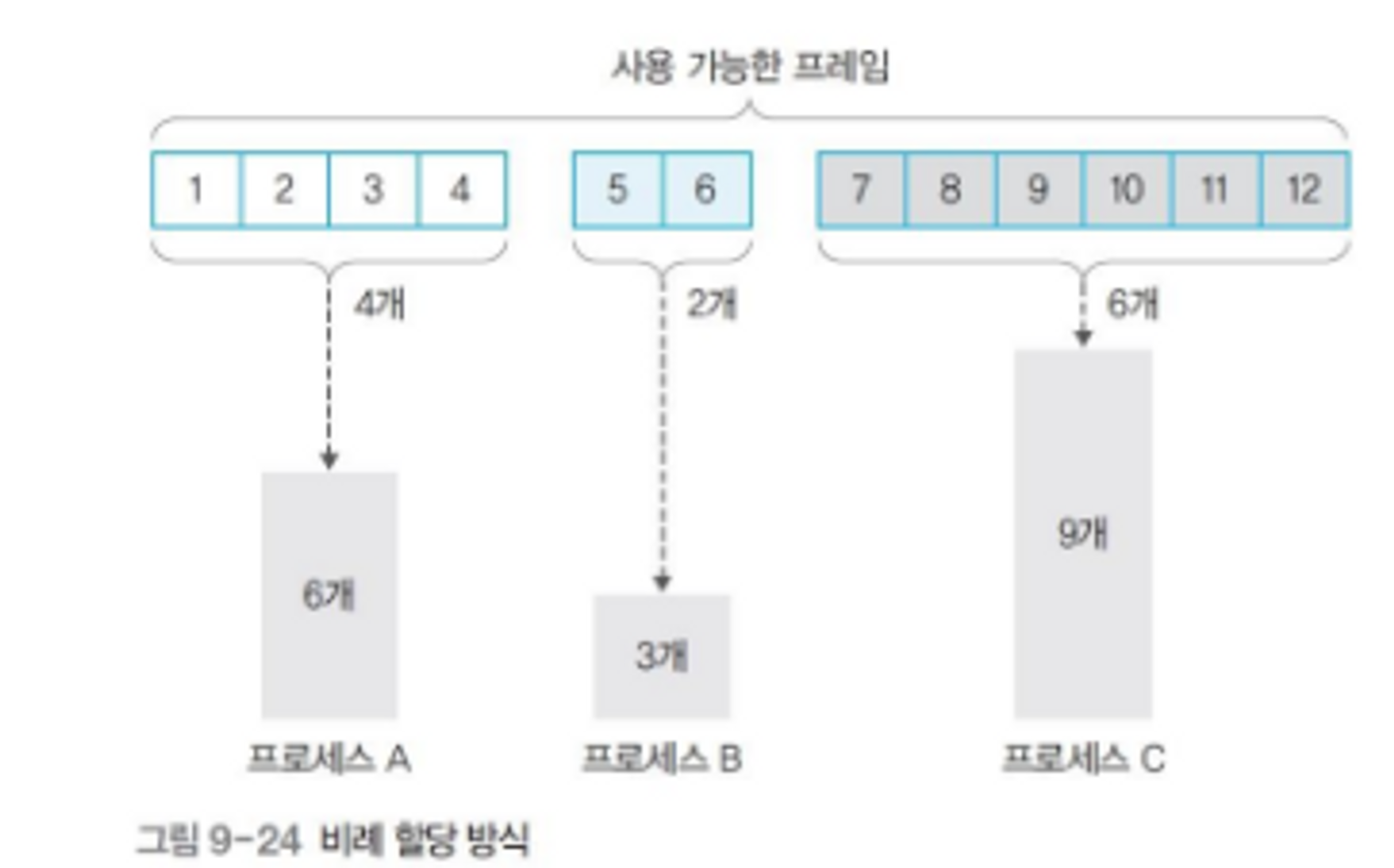

• 비례 할당(proportional allocation)
  • 프로세스 크기에 비례하여 프레임 할당
  • 프로세스 크기를 고려하지 않는 고정 할당보다 좀 더 현실적인 방식
    • 프로세스 실행 중에 필요한 프레임을 유동적으로 반영하지 못함
    • 사용하지 않을 메모리를 처음부터 미리 확보하여 공간 낭비



동적 할당

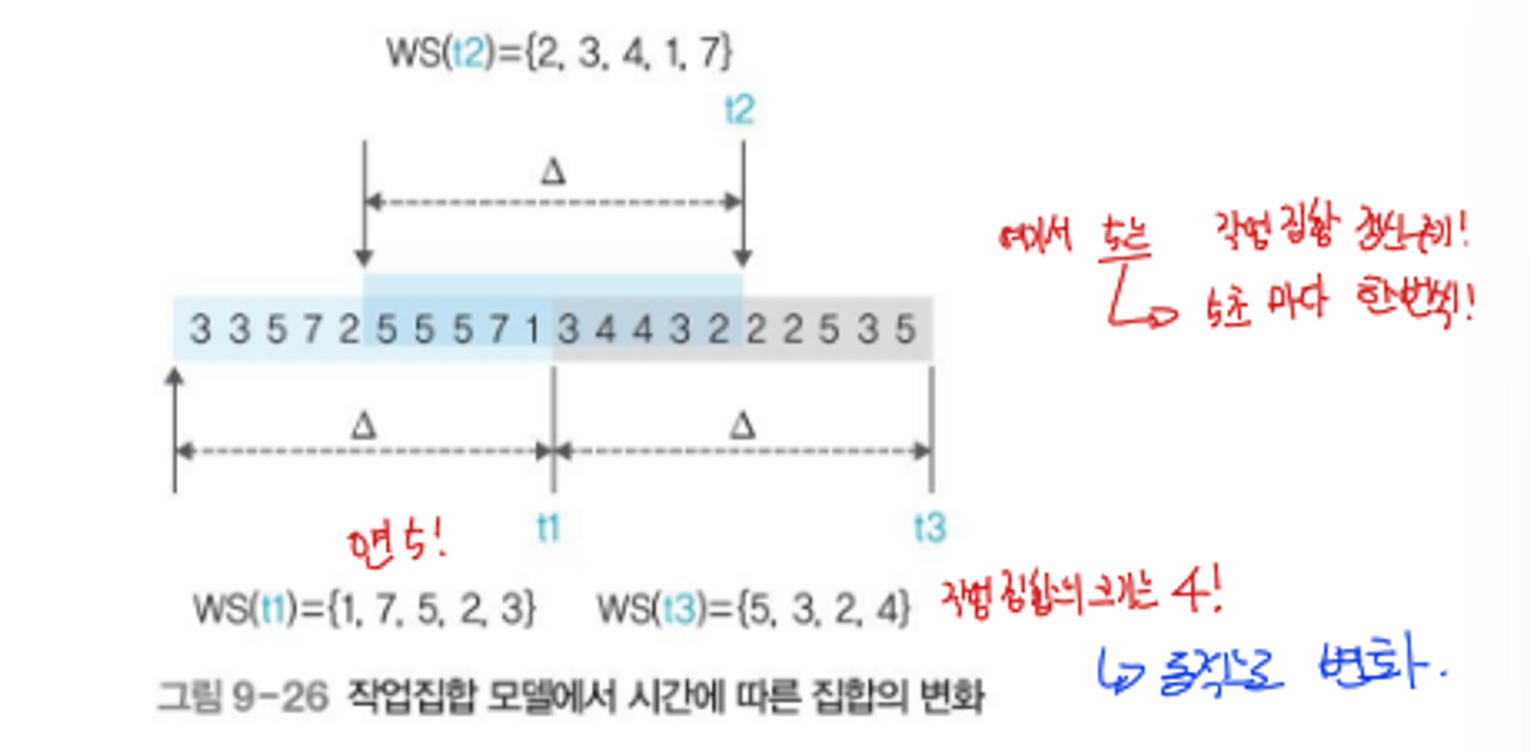

• 작업집합 모델(working set model)
  • 최근 일정 시간 동안 참조된 페이지를 집합으로 만들고, 이 집합에 있는 페이지를 물리 메모리에 유지
    • 작업집합 윈도우(wsw; Working Set Window): 작업집합에 포함되는 페이지 범위
    • 작업집합 크기(working set size): 작업집합 모델에서 물리 메모리에 유지할 페이지 크기
  • 델타 동안 참조된 10개 페이지 중 작업집합에는 WS(t1)={1, 7, 5, 2, 3} 삽입되고, 이 페이지들은 다음 윈도우에 도달할 때까지 물리 메모리에 보존
• 작업집합의 갱신

• 작업집합 윈도우의 크기와 프로세스 실행 성능
  • 작업집합 윈도우를 너무 크게 잡으면 필요 없는 페이지가 메모리에 남아 다른 프로세스에 영향을 미침
  • 너무 작게 잡으면 필요한 페이지가 스왑 영역으로 옮겨져 프로세스 성능이 떨어짐
  • 적정크기의 작업집합을 유지하여 메모리를 효율적으로 관리할 수 있음

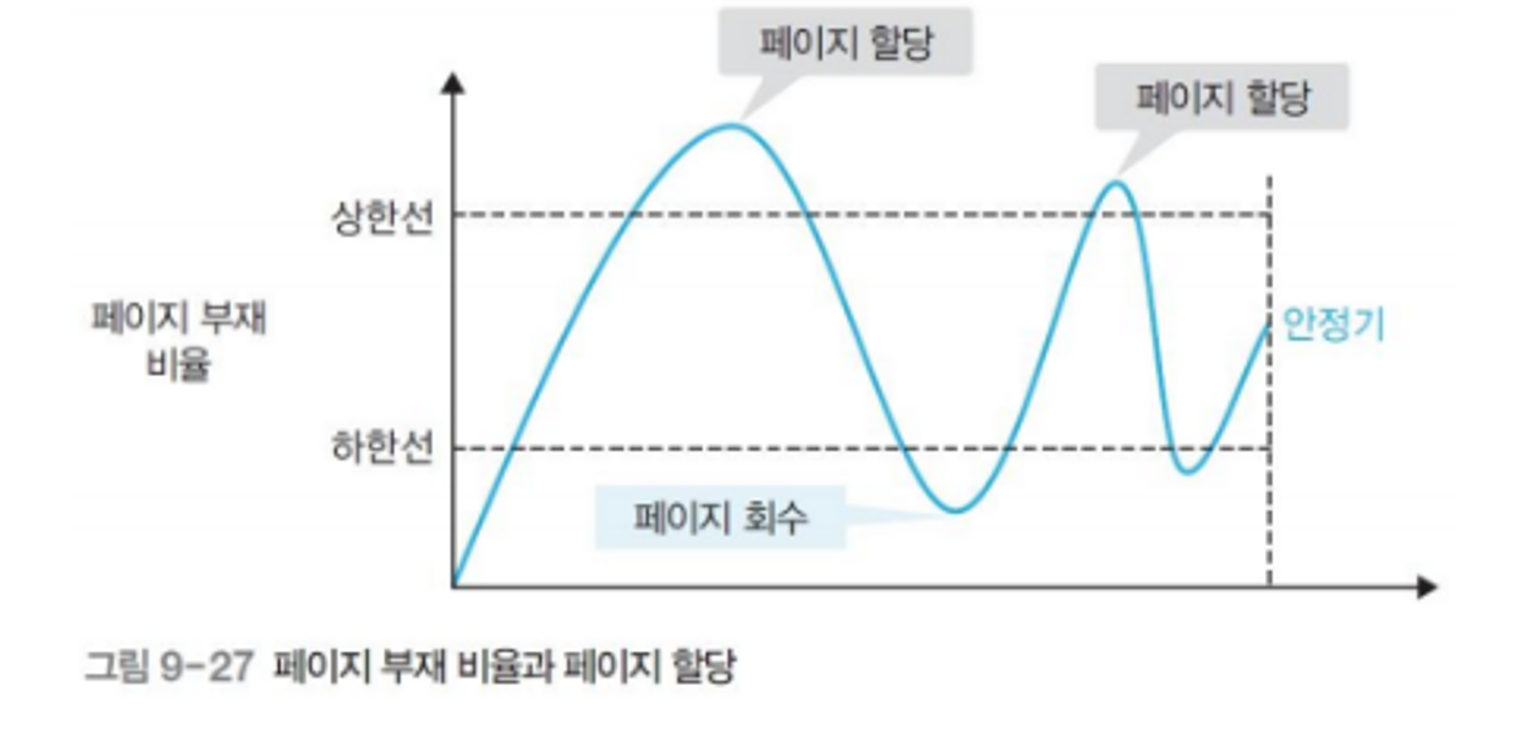

• 페이지 부재 빈도(page fault frequency)
  • 페이지 부재 횟수를 기록하여 페이지 부재 비율을 계산하는 방식
  • 페이지 부재 비율이 상한선을 초과하면 프레임을 추가하여 늘림
  • 페이지 부재 비율이 하한선 밑으로 내려가면 할당한 프레임을 회수
  • 페이지 부재 빈도 방식은 프로세스를 실행하면서 추가로 페이지를 할당하거나 회수하여 적정 페이지 할당량을 조절

• 전역 교체와 지역 교체
  • 전역 교체: 전체 프레임을 대상으로 교체 알고리즘 적용
  • 지역 교체: 현재 실행 중인 프로세스의 프레임을 대상으로 교체 알고리즘 적용

전역 교체와 지역 교체

• 지역 교체 방식의 장단점
  • 장점: 자신에게 할당된 프레임의 전체 개수에 변화가 없기 때문에 페이지 교체가 다른 프로세스에 영향을 미치지 않음
  • 단점: 자주 사용하는 페이지가 스왑 영역으로 옮겨져 시스템 효율이 떨어짐
